#1 12-05-2018 23:43:58

JeffVito
Visiteur
Inscription : 12-05-2018
Messages : 4

Solution de shunte Pb electro vanne, anti demarage codé Vito 638

Bonjour, donc suite a la panne continuelle de mon vito 2.3 moteur 638 due a l'électro vanne ou antidémarrage codé qui coupe l'arrivé de gasoil soit en roulant sois au démarrage quand bon lui semble, j'ai décidé de la shunter en mécanique ( je potasse une version electro aussi wink ).
Bref après moult recherche sur le net rien de probant a part le remplacement de cette dernière par un système "banjo" que personne n'a mis sur forum avec photo et description !! Donc après réflexion est mise en place de ma "bidouille" je le poste ici histoire que ça dépanne du monde tongue

Symptone de la panne.
- coupure de l alimentation gasoil qui fait baisser le régime et cale le moteur.
- voyant de préchauffage qui reste allumer au démarrage et empêche le démarrage.

Emplacement de la vanne.
De référence sur nomenclature ==> 600     A0000785149 COUPE-RALENTI SYSTEME ANTIVOL


En premier lieu démonter la grille de radiateur et la bavette qui tiens le tube d entré du filtre a air, vous aurez assez de place pour avoir accès et glisser des outils.
Démonter tous les raccords de gasoils et débranché la prise 6 fils.
Ensuite 2 ou 3 soluces pour faire "sauter" la vis sans tête 603 A6019900763 VIS CREUSE SOUPAPE DE COUPURE SUR POMPE D'INJECTION
- marteau burin
- percage et queue de cochon http://www.forum-auto.com/pole-techniqu … 609241.htm
- dremel et faire une encoche pour y in-serrer un tourne vis ( ma soluce )

Pas de photo pour le tronçonnage a la dremel hmm

Démontage via le tourne vis.




Donc le but du jeu et de percer avec un foret de 3.5 ou 4 dans la gorge d arrivé de gasoil afin de by passer le passage de cette derniere ainsi le gasoil circulera direct de l entré de l’électro a la vis creuse sans passer par le tiroir piloté.


Un bout de scotch et mise place sur l'étau.
Perçage de cette façon pour que les copeaux ne tombent pas dans le troue de gasoil.
Petit astuce, mettre de la graisse sur le foret pour récupérer un max de copeaux au perçage wink

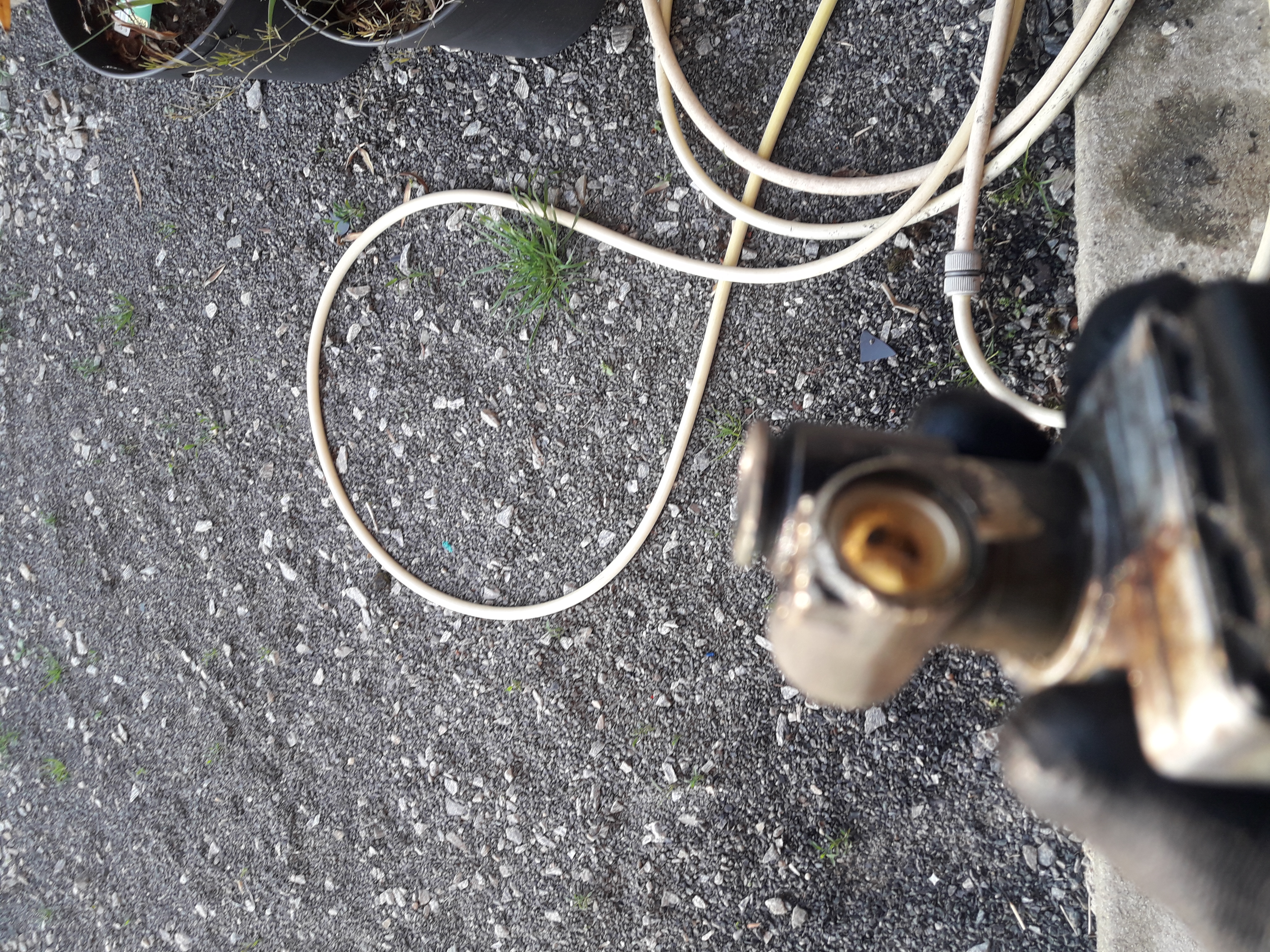

Nettoyage, donc voici le troue il débouche direct dans la grosse entré tongue



Ensuite mise en place de la nouvelle vis et de ces 2 joints en cuivres
References:
603     A6019900763 VIS CREUSE SOUPAPE DE COUPURE SUR POMPE D'INJECTION
606     N007603012110     BAGUE ETANCHEITE SOUPAPE DE COUPURE SUR POMPE D'INJECTION

A prendre direct chez Mercedes pour moins de 14e ttc big_smile

Et remonter le tout, serez la vis avec la clé jusqu’à ce quelle force mais pas trop afin de ne pas casser la tête ( on ne sait jamais vue la galère pour la démonter lol )



Voila bon courage, ça fait un moment et plus de 3000km que je tourne comme sa sans aucun soucis, quand l'electro déconne le voyant de prc s'allume pendant quelques seconde et s'éteint sans coupure moteur et si au démarrage le voyant de prc reste allumé cela n'empêche pas le préchauffage et surtout le demarge du fourgon !!!
Une photo en moteur tournant avec prise 6 fils débranchée pour preuve que cela fonctionne sans soucis tonguelol


Bonne route en vito et n’hésitez pas a commenter big_smile

+

Hors Ligne

Annonce

#2 13-05-2018 14:29:45

sebroad
Stagiaire
Lieu : 95
Inscription : 14-11-2017
Messages : 50

Re : Solution de shunte Pb electro vanne, anti demarage codé Vito 638

Salut,enfin un tuto qui va me sortir de la galère.
Marre de taper sur la vanne avec la clef a déboulonner les pneu !!

J avais deja fais des test, et même cap kitter le boitier anti démarrage (derriere le compteur) mais rien.

Je vais donc essayer ta technique. Pour ce qui est du voyant sui reste allumer, essaye de debrancher le module anti démarrage, ça doit fonctionner.

Sut ta photo, tes durites gazoil ont l air neuve, tu les à remplacer ?

Hors Ligne

#3 13-05-2018 14:56:53

DaddyKool
Admin
Inscription : 11-02-2012
Messages : 5 372
Site Web

Re : Solution de shunte Pb electro vanne, anti demarage codé Vito 638

Bonjour,

Merci pour le tuto smile

Un espace de téléchargement est à ta disposition sur le forum, merci de l'utiliser au lieu de sites tiers, cela évite que les images disparaissent.


Forum-mercedes.com

Hors Ligne

#4 13-05-2018 19:35:33

merco33
PDG (the big boss)
Lieu : bassin d'arcachon 33
Inscription : 10-08-2013
Messages : 7 245

Re : Solution de shunte Pb electro vanne, anti demarage codé Vito 638

bonjour , super tuto ,mais je me pose une question comment tu arrêtes le moteur si il n'y a plus d'électrovanne ?


LA TÊTE DANS LES ETOILES
C220 CDI AVANGARDE 2008 ,C270 CDI CLASSIC 2004, B200 CDI pack sport 2007 , ML 350 2006 .

Hors Ligne

#5 13-05-2018 21:08:26

sebroad
Stagiaire
Lieu : 95
Inscription : 14-11-2017
Messages : 50

Re : Solution de shunte Pb electro vanne, anti demarage codé Vito 638

Sur ce modele, le moteur s arrête par étouffement. Grace a la.pompe a vide.

Hors Ligne

#6 13-05-2018 21:18:08

merco33
PDG (the big boss)
Lieu : bassin d'arcachon 33
Inscription : 10-08-2013
Messages : 7 245

Re : Solution de shunte Pb electro vanne, anti demarage codé Vito 638

Je vais me coucher moins bête.  Merci.


LA TÊTE DANS LES ETOILES
C220 CDI AVANGARDE 2008 ,C270 CDI CLASSIC 2004, B200 CDI pack sport 2007 , ML 350 2006 .

Hors Ligne

#7 13-05-2018 22:07:39

JeffVito
Visiteur
Inscription : 12-05-2018
Messages : 4

Re : Solution de shunte Pb electro vanne, anti demarage codé Vito 638

Salut et merci !!
-Sebroad
Pour le voyant cela ne me dérange pas et il fonctionne desfois bien donc ca va !
Et oui pour les durites le kit et de 70e donc t en cas à faire je les ai changés smile

-DaddyKool
Merci, c est un forum auquel je participe et toute mes photos sont hébergées la bas et sans risque d être perdu ne t inkiète pas cool

-Merco33
Et oui cette électro ne sert que de sécurité au démarrage. Pour la coupe de gasoil il y a une vanne a dépression couplé a la pompe a injection. ( code 415 sur nomenclature hmm )

Perso c est la meilleur des solutions big_smile apres y a le coup du banjo sur vis creuse mais personne ne la posé en forum?§?§?

Et pour info complete sur la pompe !!

==> http://mb-teilekatalog.info/view_SubGro … subgrp=045

+

Dernière modification par JeffVito (13-05-2018 22:17:03)

Hors Ligne

#8 15-05-2018 13:59:44

DaddyKool
Admin
Inscription : 11-02-2012
Messages : 5 372
Site Web

Re : Solution de shunte Pb electro vanne, anti demarage codé Vito 638

Bonjour,

Très franchement, avec ça et une page d'accueil en erreur 404 on ne peut pas dire que les images sont en sécurité... Le seul endroit ou les images affichées sur le forum sont en sécurité, c'est ici même. Chaque jour de nouvelles photos disparaissent parce qu'elles sont affichées depuis des sites tiers, ce n'est pas faute de vous l'avoir répété...


Forum-mercedes.com
